รายละเอียดสินค้า (Product Description)

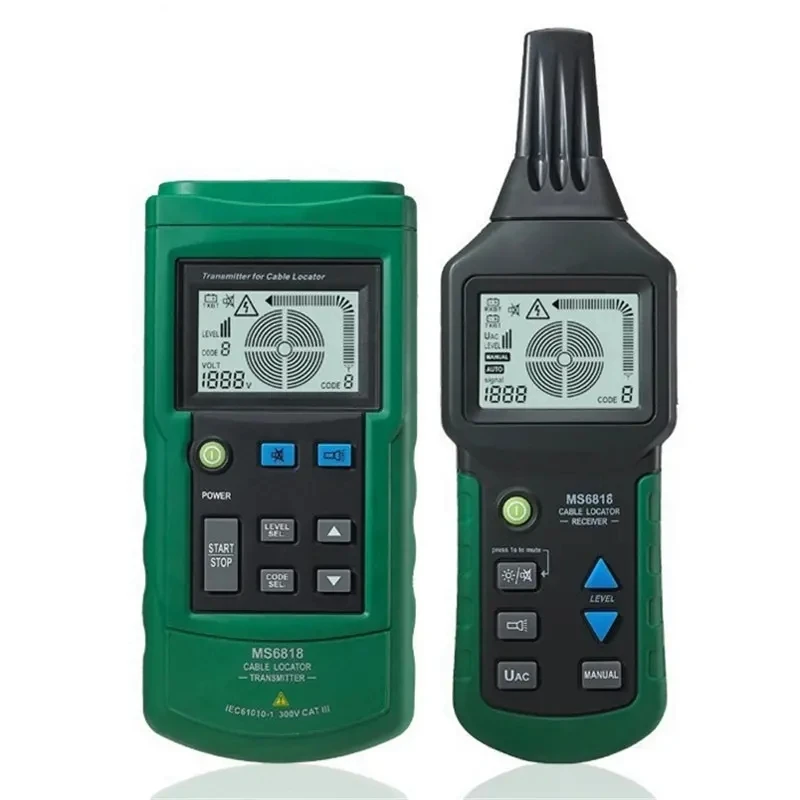

ตรวจลึก แม่นยำ ไม่ต้องทุบด้วย MS6818: เครื่องค้นหาสายเคเบิลและท่อโลหะอัจฉริยะสำหรับงานระบบมืออาชีพ MS6818 คือชุดเครื่องมือตรวจวัดประสิทธิภาพสูงที่ประกอบด้วยตัวส่งสัญญาณ (Transmitter) และตัวรับสัญญาณ (Receiver) ออกแบบมาเพื่อช่างเทคนิคที่ต้องการค้นหาตำแหน่งสายไฟ, สายเคเบิล หรือท่อโลหะที่ถูกฝังอยู่ใต้ดินหรือซ่อนอยู่หลังกำแพงหนา ช่วยให้การซ่อมแซมและติดตั้งเป็นเรื่องง่าย ปลอดภัย และลดความเสียหายต่อโครงสร้าง
🎯 ฟีเจอร์เด่นระดับอุตสาหกรรม:
-
Versatile Detection: ตรวจหาได้ทั้งสายไฟ (Power cables), สายโทรศัพท์, ท่อส่งก๊าซ, และท่อประปาโลหะ ที่ฝังอยู่ในกำแพงหรือใต้พื้นดิน
-
Fault & Short Circuit Locator: ระบุตำแหน่งที่สายไฟขาด (Open circuits) หรือจุดที่เกิดการชอร์ต (Short circuits) ได้อย่างแม่นยำ ช่วยประหยัดเวลาในการไล่เช็กระบบ
-
High Voltage Support: ตัวเครื่องมีฟังก์ชัน Volt Meter ในตัว สามารถวัดแรงดันไฟ AC/DC ได้ตั้งแต่ 30V ถึง 400V อย่างปลอดภัย
-
Deep Penetration: ส่งสัญญาณผ่านผนังและพื้นดินได้ลึก ช่วยให้ค้นหาตำแหน่งอุปกรณ์ที่ฝังลึกได้อย่างมีประสิทธิภาพ
-
Digital LCD Display: หน้าจอแสดงผลดิจิทัลทั้งตัวรับและตัวส่ง พร้อมแสดงระดับสัญญาณและรหัสที่ตั้งค่าไว้ ทำให้การทำงานในพื้นที่ซับซ้อนไม่เกิดการสับสน
📋 ข้อมูลทางเทคนิค (Specifications):
-
ช่วงการวัดแรงดัน (Voltage): AC/DC 12V – 400V (50-60Hz)
-
สัญญาณส่ง (Output Signal): 125kHz
-
ความลึกในการตรวจจับ:
-
ค้นหาสายไฟ/ท่อ: 0 – 2.5 เมตร (ขึ้นอยู่กับวัสดุที่ขวางกั้น)
-
วัดแรงดันไฟฟ้าเดี่ยว: สูงสุด 0.5 เมตร
-
-
หน้าจอ: LCD พร้อมไฟ Backlight และระบบเสียงแจ้งเตือน
-
มาตรฐานความปลอดภัย: CAT III 300V
Description :
Note: the test leads cable length is about 95cm. The 1.5M printed on the instruction manual is incorrect. Please refer to the actual length received

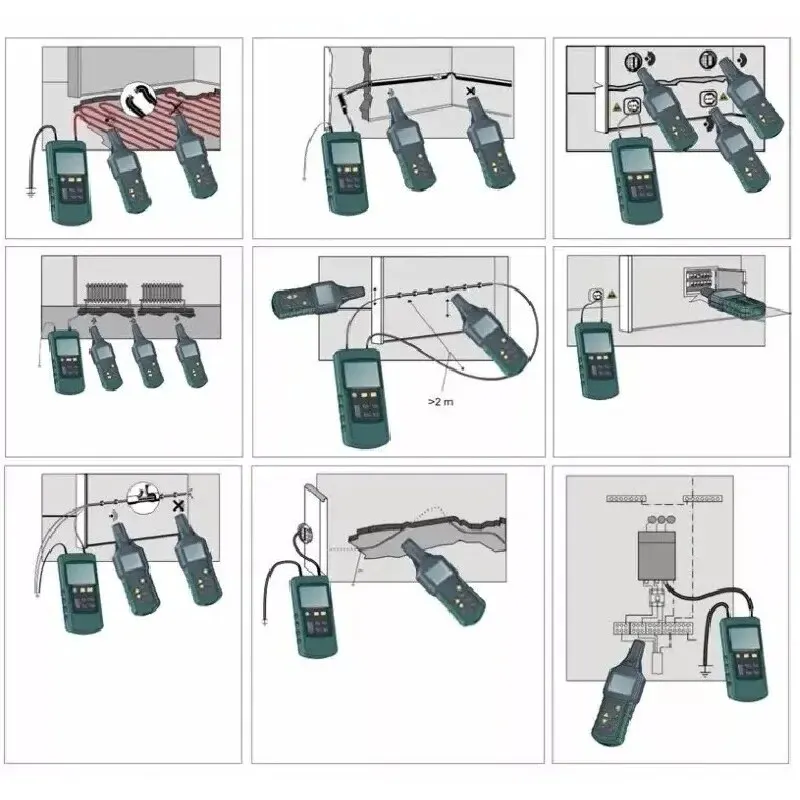

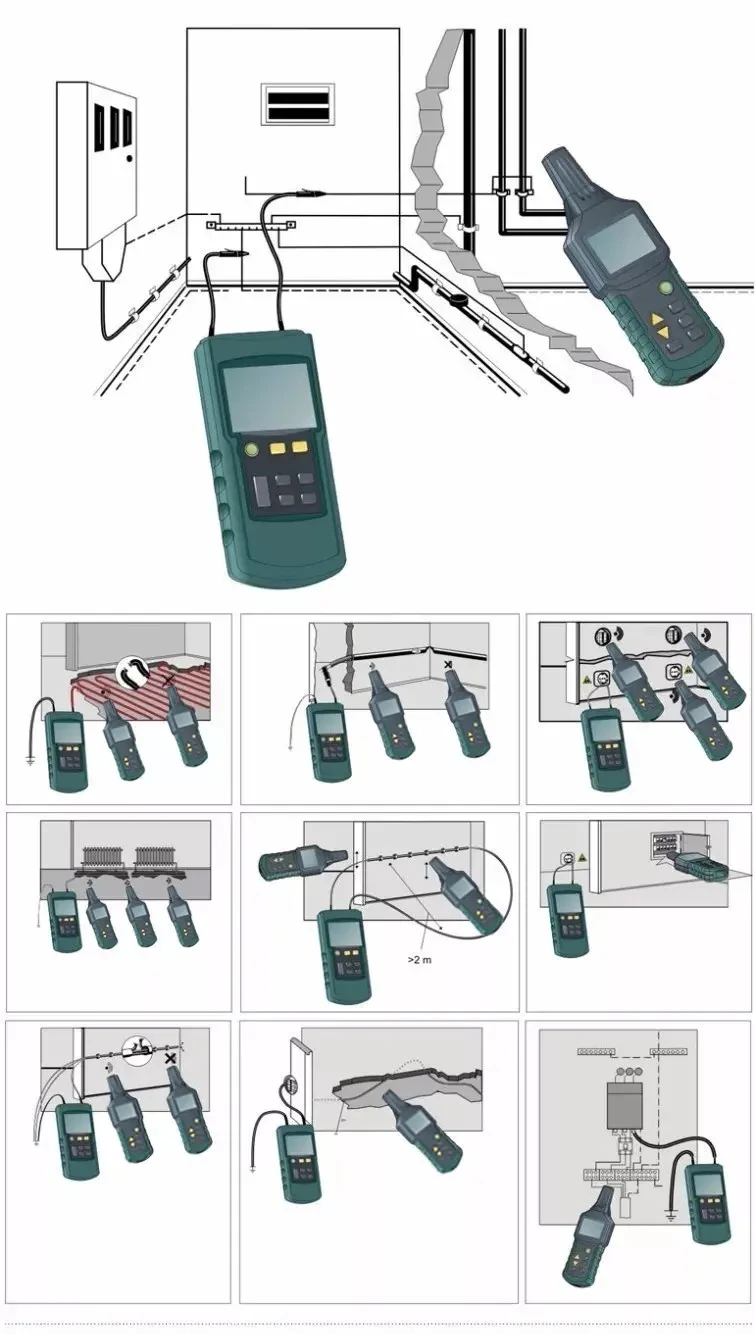

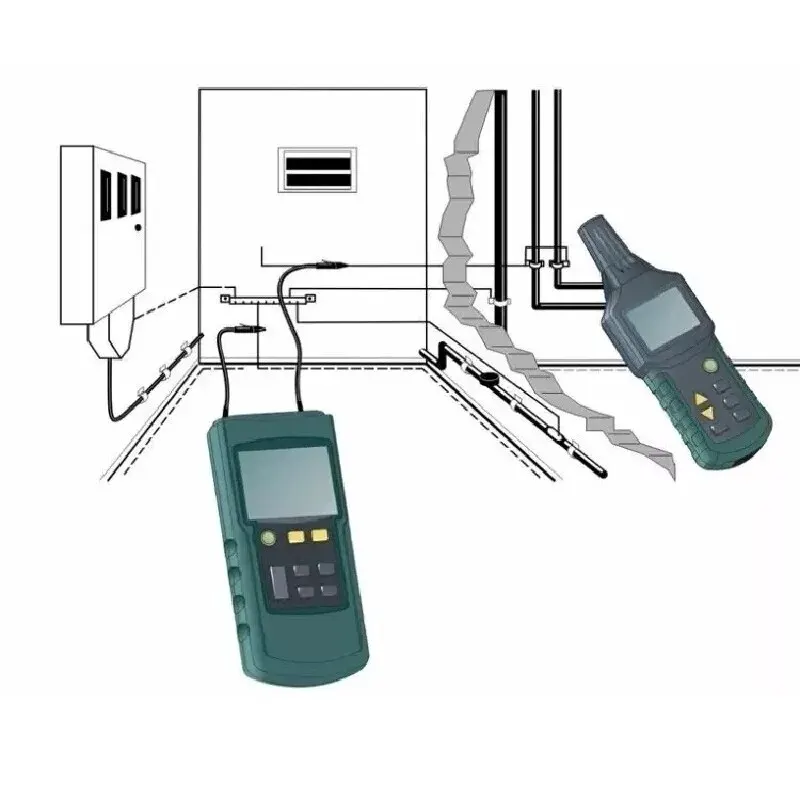

Detecting cables,electrical lines,water/gas supply pipelines buried in wall or earth
Detecting interruptions and short circuit in cables and electrical lines buried in wall or earth
Detecting fuses and assigning current circuits
Detecting interruptions and short-circults in floor heating
Detecting sockets and distribution sockets having accidentally been covered by plastering
Features :
The transmitter is integrated with the function of AC/DC voltmeter,which can measure 30 to 400V AC/DC voltage on a linear basis.

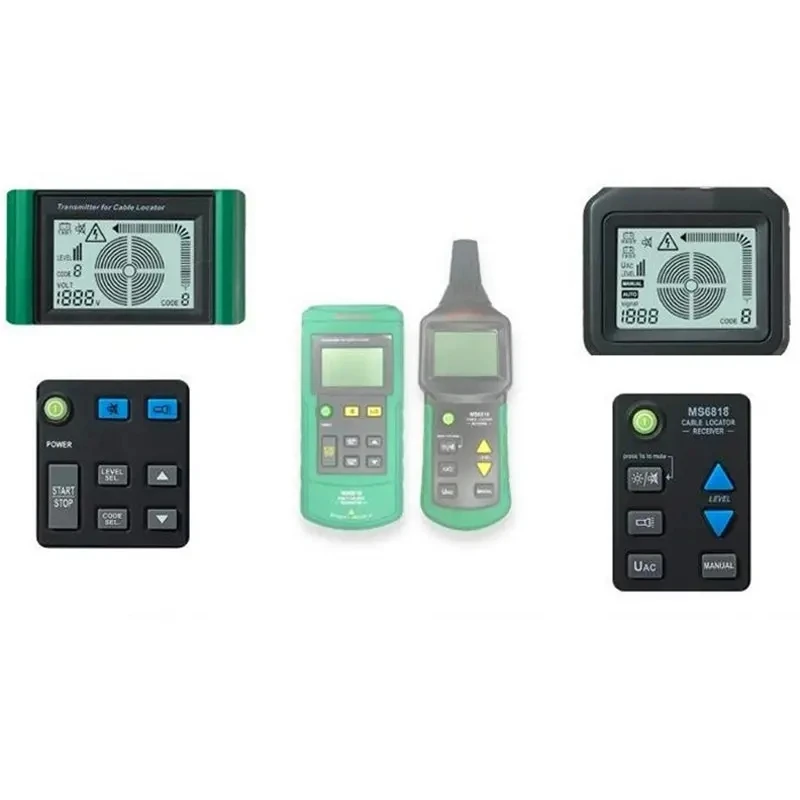

The screen of the transmitter can display preset transmitting power,transmitted codes,its own battery energy,mains voltage detected,AC/DC status of mains voltage detected,and warning symbol for mains voltage.
The Transmitter has the function of self-inspection to detect its own working status and to display it on the LCD screen for user’s reference
The sensitivity of the receiver can be adjusted either manually or automatically
The receiver can sweep frequency automatically,both the transmitter and the receiver can work under mute mode
Additional transmitters are available for expansion or to differentiate between multiple signals compactness,durability and portability
Specification :
Model Number : MS6818
Length of Test Leads: 95CM
Technical Specifications :
Voltage Measurement Range : Transmitter : 30V-400V (AC / DC)
Output Signal : Transmitter : 125KHz
Voltage : Transmitter : maximum 400V (AC / DC)
Cable Depth Measurement : Receiver 0-2.5 m (wall / underground cable)
Main Voltage Measurement : Receiver 0-0.4m
Environment Specifications :
Work Environment : Transmitter : 0~40 °c;Receiver : 0~40°c
Storage Temperature : Transimiter : -20°c~60°c;Receiver : -20°c~60°c
Relative hamidity(no condensation) : Transmitter Maximum : 80%;Receiver Maximum : 80%
Measuring Height : Transmitter Maximum : 2000m;Receiver Maximum : 2000m
Battery: 6 x 1.5v AAA Battery (NOT included) 1 x 9V Battery (NOT included)
Notice
1. This detector can measure when the object being measured is charged. To avoid electric shock and injury, please provide insulation protection in accordance with industrial safety regulations.
2. When working with a voltage greater than 120V (60V) DC or 50V (25V) eff AC, to prevent electric shock, be sure to comply with the safety regulations on high contact voltage and DIN VDE regulations. The values in parentheses apply to restricted areas such as medical settings, farms, etc.).
3. When installing or replacing the battery, please be sure to pay attention to the correct polarity of the battery. If the battery polarity is reversed, damage to the device may occur.

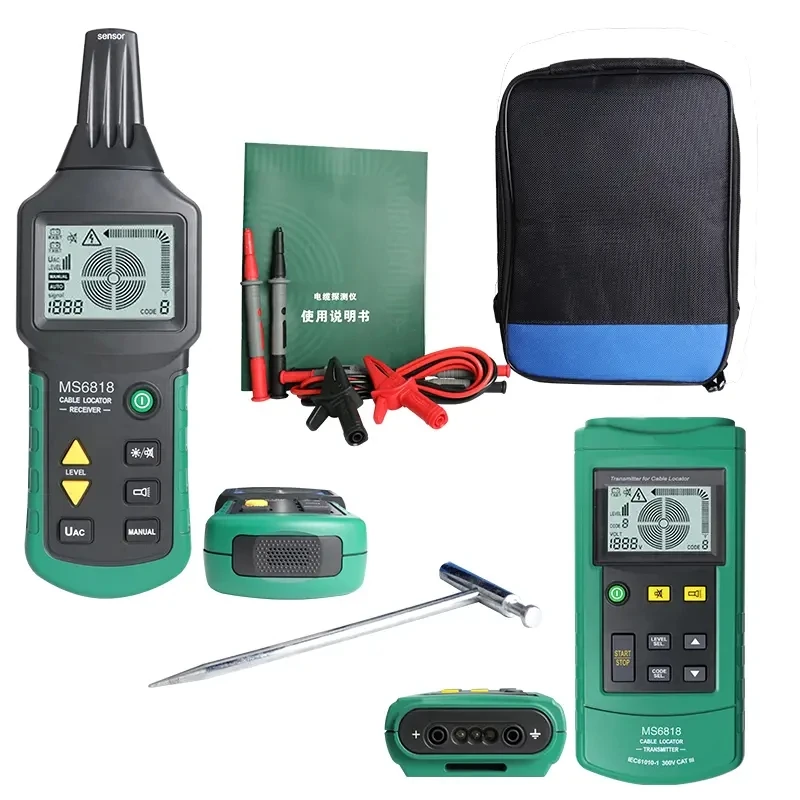

Package List:

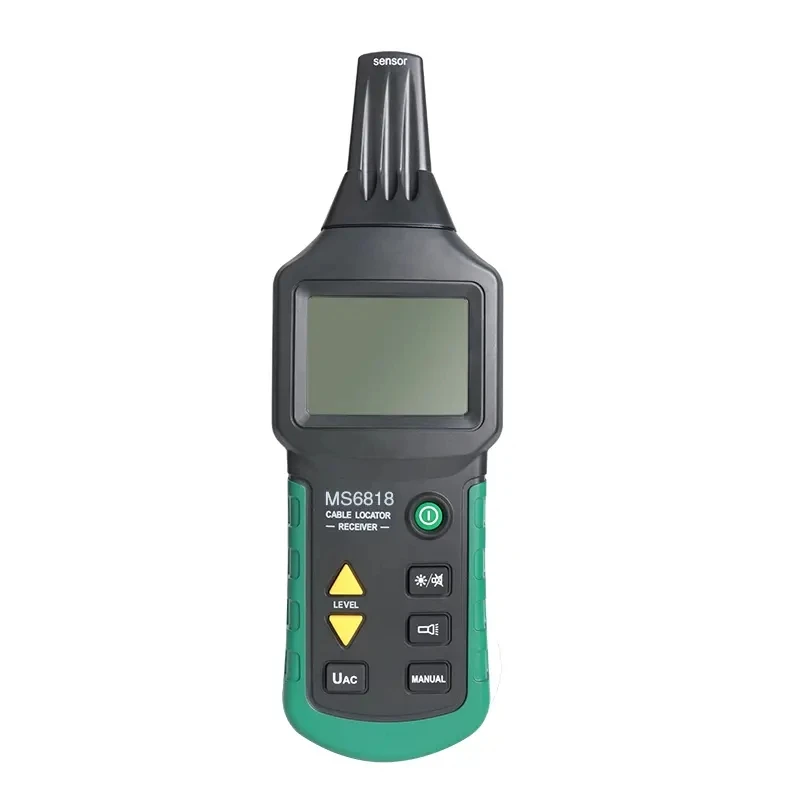

1 x MS6818 Receiver
1 x Transmitter
1 x Test Leads(Black & Red) cable length about 95cm
1 x Test Probe(Black & Red)
1 x Crocodile Clamps(Black & Red)
1 x Grounding Rod
1 x User Manual
Detail Pictures:
